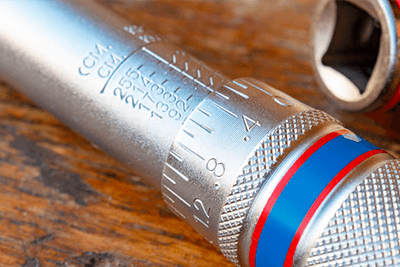

Что такое динамометрический ключ?
Крутящий момент - это скручивающая сила. Когда вы используете гаечный ключ на резьбовом креплении (например, болт, гайка, винт или шпилька), вы прикладываете крутящий момент, чтобы либо затянуть его, либо ослабить. Но насколько туго? Некоторые типы крепежных деталей, многие из которых используются на различных механических устройствах, включая автомобили, требуют затяжки до определенной величины, чтобы компонент работал должным образом. Вот тут-то и появляется динамометрический ключ. Какой самый лучший динамометрический ключ? Самый простой способ ответить на этот вопрос рассказать, что существует множество хороших вариантов, поэтому важно, чтобы вы знали, что делает динамометрический ключ и что вам нужно знать, чтобы найти лучший динамометрический ключ именно для решения ваших задач.
Принцип работы динамометрического ключа
Эти ключи используют одну из двух систем (калиброванная пружинная система или отклоняющая балка) для определения величины прилагаемого крутящего момента и отражают его на счетчике или циферблате. Крутящий момент измеряется в Ньютон-метрах (Нм) в метрических системах измерения. Желаемое усилие обычно можно установить с помощью механизма, встроенного в ручку. В типичном гаечном ключе щелчкового типа механизм производит слышимый щелчок при достижении нужного крутящего момента.
При использовании динамометрического ключа с щелчком используйте одну руку, чтобы удерживать ось на месте, а другую на ручке. Вращайте инструмент до тех пор, пока он не издаст слышимый щелчок. Как только это произойдет, прекратите поворачивать, так как один щелчок это все, что нужно, иначе крепление может быть перетянуто.
Как только инструмент больше не понадобится, установите шкалу обратно в самое низкое положение, чтобы предотвратить влияние на ее точность при будущих измерениях.
Воздержитесь от использования их на крепежных деталях, которые уже были полностью затянуты обычным гаечным ключом или головкой, так как может оказаться, что нужный уровень крутящего момента уже превышен. Вместо этого лучше ослабить крепеж, а затем снова затянуть его до нужного момента.
Ключ для шиномонтажна
При затягивании автомобильных колесных гаек важно использовать динамометрический ключ, поскольку обычно ошибочно полагают, что чем они туже затянуты, тем безопаснее. Они опасны, если отваливаются во время движения, но чрезмерное их затягивание может быть столь же опасным.
Каждый автомобиль имеет определенное значение крутящего момента для крепления колес – обычно в районе 100 Нм для среднего автомобиля. Возможно, самый популярный тип динамометрического ключа это ключ с щелчковым механизмом, стиль щелчка назван так потому, что он производит слышимый щелчок, когда достигается желаемое количество крутящего момента. Это делает его невероятно простыми в использовании.
Важно отметить недостатки этого типа динамометрического ключа. Щелчок не предотвращает чрезмерного затягивания, так как после этого вы все равно можете повернуть ключ. Возможность остановиться, как только вы услышите щелчок, сведет к минимуму количество чрезмерного крутящего момента, но требует хорошего контроля над двигателем.
Затягивание болтов больше указанного требования приведет к их растяжению. Когда они растягиваются выше предела текучести, они могут сдвигаться, потому что сила, которую они обычно выдерживают, уменьшается.
Использование правильного крутящего момента помогает обеспечить надежную установку колесного узла, а следование рекомендациям производителя снизит риск слишком большого или слишком малого давления на любой из узлов. Поэтому перед установкой или изменением чего-либо на автомобиле всегда проверяйте технические характеристики автомобиля.

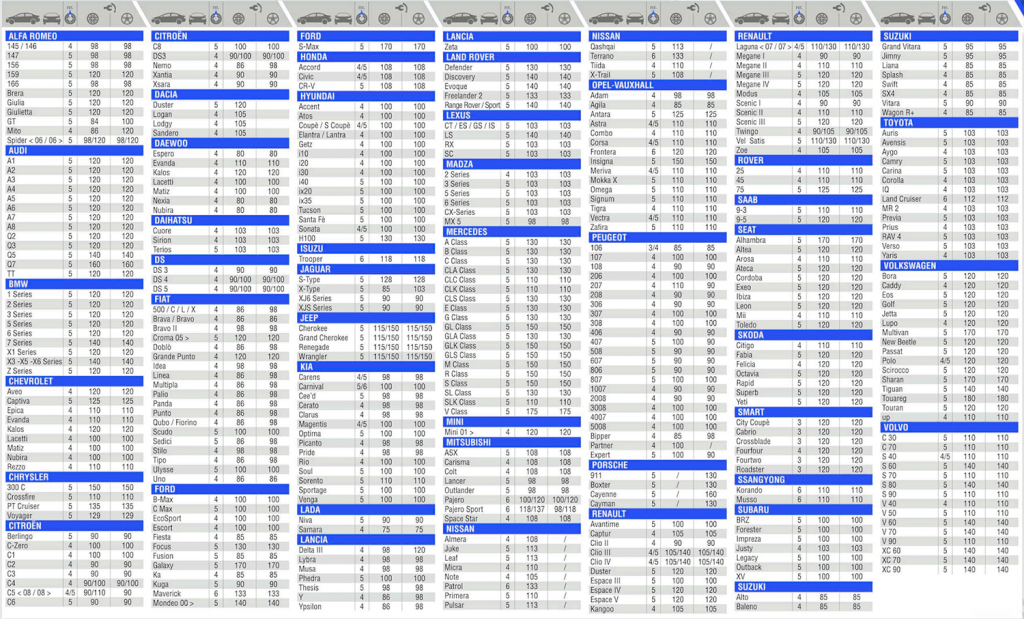

Таблица момента затяжки болтов динамометрическим ключом
Типы динамометрических ключей
Хотя сам по себе это тип гаечного ключа, на самом деле существует пять основных типов динамометрических ключей, каждый из которых имеет свои плюсы и минусы. Балансировка этих качеств в соответствии с вашими личными потребностями является важной частью правильного выбора инструмента.
1. Щелчкового типа
Возможно, самый популярный тип динамометрического ключа, стиль щелчка назван так, потому что он производит и слышимый щелчок, когда достигается желаемое количество крутящего момента. Это делает их невероятно простыми в использовании. Современные динамометрические ключ этого типа стоят относительно не дорого, что делает их отличным выбором для всех уровней квалификации. Важно отметить недостатки этого типа динамометрического ключа. Щелчок не предотвращает чрезмерного затягивания, так как после этого вы все равно можете повернуть ключ. Возможность остановиться, как только вы услышите щелчок, сведет к минимуму количество чрезмерного крутящего момента, но требует контроля.
2. Стрелочный тип
Этот ключ использует длинную балку, прикрепленную к головке в качестве отвеса, а также шкалу на ручке под ним. Эта ручка предназначена для легкого изгиба при увеличении крутящего момента, что приводит к смещению шкалы под указателем. Считывание инструмента аналогично использованию обычной весовой шкалы, при этом положение указателя на шкале указывает на величину приложенного в данный момент крутящего момента. Динамометрические ключи стрелочного типа просты в конструкции и используют физику для получения высокоточных показаний. Они требуют наименьшего количества технического обслуживания и, как правило, имеют самый длительный срок службы. По этой причине они обычно используются для калибровки других инструментов.
К сожалению, они могут быть более трудными для чтения и гораздо менее удобными, чем современные ключи, что делает их плохим выбором для новичков. Эта версия использует манометрический циферблат для индикации крутящего момента и гораздо проще в использовании благодаря более простому дисплею.
3. Цифровой тип
Предварительно откалиброванные для более точного считывания цифровые динамометрические ключи являются отличным выбором, когда вам нужны удобство и эффективность. Многие модели позволяют предустановить несколько настроек крутящего момента или могут сохранять настройку в течение нескольких применений.
Как только вы достигнете целевого измерения крутящего момента (или вторичного предупреждения о предварительном измерении), ключ уведомит вас либо жужжанием, звуковым сигналом, вибрацией, либо светом (или всем вышеперечисленным). Большинство цифровых динамометрических ключей имеют хорошую систему оповещения, поэтому вы не выходите за пределы своей целевой установки крутящего момента.
К сожалению, это самая дорогая вариация динамометрического ключа, что делает их менее привлекательными. Кроме того, для работы требуются батарейки, а некоторые модели требуют, чтобы вы обнулили настройку или со временем обнулили калибровку, что требует от вас время от времени сбрасывать их, чтобы восстановить точность.
4. Другие типы
Существуют и другие типы динамометрических ключей, которые предназначены для более специфических задач, таких как ключ без ступицы (используется в сантехнике) и гидравлический динамометрический ключ (узкоспециализированный для использования в авиации). Эти и электронные вариации вышеупомянутых основных типов с гораздо меньшей вероятностью окажутся в вашем наборе инструментов и поэтому специально не рассматриваются здесь.
Размер посадочного квадрата для динамометрического ключа
Размер вашего динамометрического ключа может иметь большое влияние на то, для чего он может быть использован. Иногда существует некоторое перекрытие в функциональности между двумя размерами, но каждый размер соответствует определенным задачам.
- 1/4 дюйма: это самый маленький общий размер. Чаще всего такие ключи понадобятся вам для небольших алюминиевых двигателей. Таким образом, это отличный выбор для мотоциклов, мопедов и тому подобного. 1/4-дюймовый привод также пригодится для небольших электронных устройств, встречающихся в некоторых системах автомобиля. Вы также можете использовать для работы с мелким крепежом в двигателе автомобиля.
- 3/8 дюйма: это маленький размер ключа, который вы, вероятно, будете использовать для капитального ремонта автомобилей. Чаще всего он необходим для работы двигателя, например для затяжки свечей зажигания. Он является вторым по распространенности среди динамометрических ключей.
- 1/2 дюйма: при обсуждении динамометрических ключей этот размер привода используется по умолчанию. Он идеально подходит для монтажа выступающих гаек и работы на подвеске автомобиля. Существуют различные модели фиксации момента и большая линейка моментов.
- 3/4 и 1 дюйм: Скорее всего, вам не понадобится ничего такого большого, если только вы не работаете с полуприцепом или строительной техникой. Однодюймовые приводы встречаются для особо прочных гаек грузовых колес.
Какой самый лучший динамометрический ключ?
Лучший динамометрический ключ для вас - это тот, который отвечает вашим потребностям с точки зрения возможностей и цены. Динамометрические ключи существуют уже очень давно, поэтому можно легко найти качественный. Вам не нужны самые дорогие, и многие фирменные гаечные ключи будут хорошо работать для вас. Вам действительно нужно решить, для какой работы он вам нужен, но в целом 1/2 дюймовый ключ сделает большую часть того, что вам нужно. Вот несколько вещей, которые вам понадобятся в качественном динамометрическом ключе:
- Прочный рычажный рычаг для применения крутящего момента от 20 до 210 Н/м
- Цепкая ручка для ситуаций, когда жир или масло попадают на инструмент
- Сертификат точности ISO 6789 (плюс-минус 4 процента на срок до 25 000 циклов)
- Защитный чехол для обеспечения долговечности и точности в условиях сурового цеха
- Для щелчковых ключей быстрая и точная регулировка крутящего момента с помощью стопорного кольца
